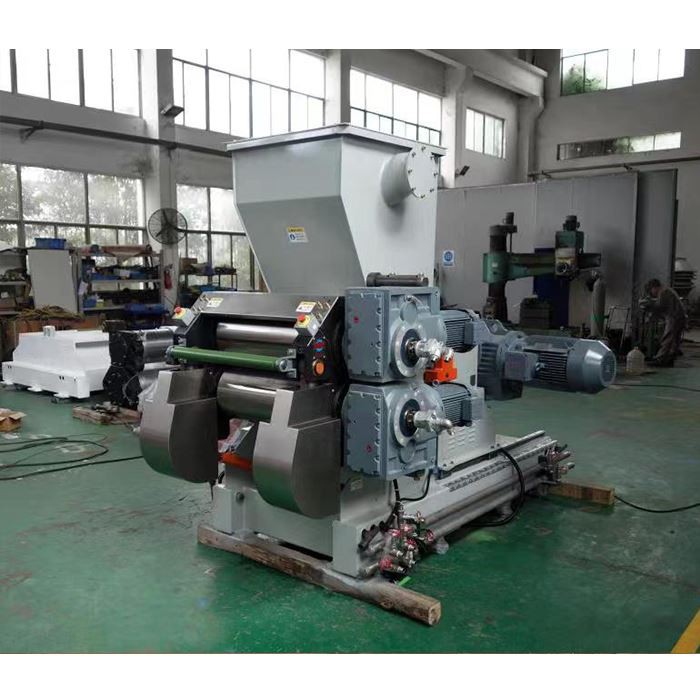

Kaksoisruuvi kumiekstruusiolevykone

Kaksiruuvia kumipuristuslevykonetta käytetään yhdessä sekoittimen kanssa, sekoitin voi purkaa kumimateriaalia erissä ja puristaa sen jatkuvaksi kumilevyksi.

Kaksoisruuviekstruuderi koostuu kahdesta kartiomaisesta ruuviryhmästä, tynnyristä (mukaan lukien kiinteä kiinnityslevy), laakerista, nopeussuhteen vaihdelaatikosta ja voitelujärjestelmästä, alennusvaihteesta, käyttömoottorista jne. Moottori ja alennusmoottori käyttävät pääruuvia, nopeussuhdevaihteisto käyttää apulaitetta ruuvi synkroniseen sisäiseen kiinnityskiertoon. Nitridiruuvi, kovakromipinnoite tynnyrin pinnassa ja vesijäähdytys/lämmitys.

1. Ruuvin tyyppi: kaksinkertainen kartiomainen yksikantainen ruuvi, jonka nousu ja syvyys vaihtelevat (epätasainen nousu, epätasainen syvyys, keräystyyppi, täysin niveltyvä, yksipäinen kartioruuvi)

Ruuvirakenne: jyrsintäruuvin reuna, karkaistu pinta, keskusporauksen jäähdytys, kiertoliitosvesi, ruostumaton teräs sisäinen jäähdytysvesiputki.

Ruuvikäyttötila: moottorin alennusmoottori ajaa pääruuvia, pääruuvia ja apuruuvia nopeussuhteen vaihteiston kautta

Tynnyrin rakenne: yleinen valurakenne, sisäontelon viimeistely, ruuvi- ja telavälys 5mm.Vesijäähdytys/lämmitystynnyri.Puun ja kumimateriaalin välinen kosketuspinta on päällystetty kovakromilla, kromikerroksen paksuus on ~ {{1 }},15 mm, ja kromikerroksen kovuus on suurempi tai yhtä suuri kuin 730HV10.

Sisäänrakennettu kumilevy piippun kumisen ulostulon yhteydessä voi välttää piilevän muodonmuutoksen, siirtymisen ja kumilevyn vaurioitumisen vaaran. Kiinnityslevy ottaa ulomman levenevän muodon, mikä on hyödyllistä parantaa kalvon reunan laatua ja vähentää energiaa. kulutus.

2. Kaksirullainen tabletin puristuslaite: se koostuu ylä- ja alateloista, laakereista ja laakeripesistä, hydraulisesta avaamisesta ja sulkemisesta, lukitus- ja rullan etäisyyden säätölaitteesta jne.

kaksoistelakalanteri, puristimen rulla voidaan avata hydraulisesti: ~ 115 mm, helppo ekstruuderin puhdistus ja huolto. Alempi rulla on kiinnitetty suulakepuristimen piipun etupäähän laakerin istukan läpi ja ylempi rullalaakerin istukka ottaa sarana, joka on asennettu tynnyrin etupäähän käännekohtana, ja avautuu ja sulkeutuu öljysylinterin vaikutuksesta kalvon lukitsemiseksi ja painamiseksi. Ja hydraulilaitteen asettelun kautta rulla avautuu, jotta se saavutetaan verkossa rullan etäisyyden säätö.

Telan etäisyyden säätölaite: Alempi rulla on kiinteä, ylempi rulla avataan tai suljetaan laakerin istuimen saranan hydraulisella pyörityksellä ja vasen ja oikea hydraulisylinteri on yhdistetty. Tabletin puristusrullan työskentelyväli: Min.4.0mm. Rullan suurin nostokorkeus: ~ 115 mm, joka voi toteuttaa koneen pään puhdistamisen ja tarkastuksen. Tablettipuristimen käyttöasento on varustettu sienipään hätäpysäytyskytkimellä, manuaalinen nollaus turvallisen käytön varmistamiseksi.

3. Sähköinen ohjausjärjestelmä: Se koostuu taajuuden muunnoskaappista, käyttörasiasta, sisäisestä liitännästä ja sisäisestä kaapelista, jossa on käynnistys-, pysäytys-, nopeudensäätö, prosessiparametrien säätö, logiikkaohjaus ja suojaus, turvahälytyssuojaus, viestintä sekoittimen kanssa. , apukone, kalvon jäähdytyslaite, kytkentänopeuden säätö ja niin edelleen.

4. Varustettu täydellisellä vikahälyttimellä ja turvapysäytyslaitteella

Suojaus: ylivirta (transientti)/ylivirta (käänteisesti verrannollinen aikaan).

Nopeuspalautteen vika.

Moottorin ylikuumeneminen - lämpötilan tunnistus ja hälytys.

Nollanopeuden tunnistus, pysäytyslogiikan estosuojaus, hätäpysäytyssuoja, vähennysventtiilin voitelujärjestelmän ylilämpötila, ylipaine, virtauksen ja hälytyksen ohjausekstruuderi, levypuristimen mekaanisen koneen tuulettimen ohjaus ja suojaus.

5. Liitäntä- ja viestintätoiminnot

Toteuta kosketus sekoittimeen, vastaanota sekoittimen purkaussignaali ja siirrä signaali ruokinnan sallimisesta/hylkäämisestä.

Kosketuksen toteuttamiseksi ylemmän apukoneen kanssa laitteen tilaparametrit välitetään ylempään apukoneen ohjausjärjestelmään.

Toteuta yhteys elokuvan jäähdytyslaitteeseen, mukaan lukien nopeuden synkronointi, käynnistys, pysäytys.

1. Toimittaja takaa, että sopimuslaitteisto on uusi, laadukas kokonaisuus, joka täyttää kansalliset ja teolliset laatu- ja tekniset standardit ja eritelmät sekä liitteissä määrätyt laatu-, spesifikaatio-, tekniset tiedot ja suorituskykyvaatimukset. sopimuksen mukainen ja soveltuu turvalliseen ja pitkäaikaiseen vakaaseen käyttöön.

2. Takuuaika: Toimittaja vastaa ajoissa vaatijan laatuhuoltovaatimuksiin ja takuuaikana toimittaja vastaa laitteiden laatuongelmista johtuvien vikojen ilmaisesta huollosta.
